HL型环链离心斗式提升机详情

HL型环链离心斗式提升机

HL型环链离心斗式提升机适用于垂直输送磨琢性较大的粉状、粒状、及小块状物料，如粮食、煤、水泥、碎矿石等,输送高度高40m，其特点为，结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃，其特点为：结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件。

HL型环链离心斗式提升机

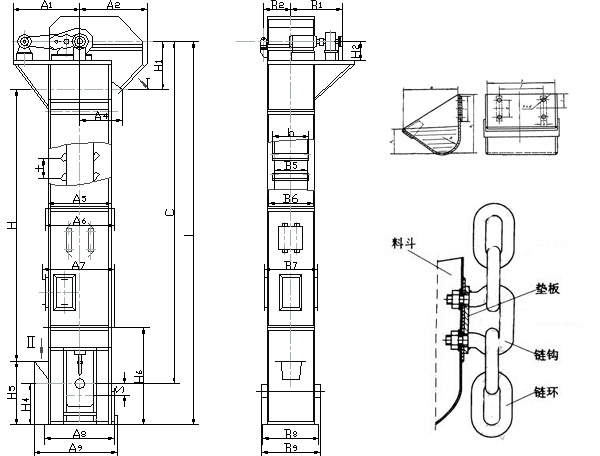

HL型环链斗式提升机结构

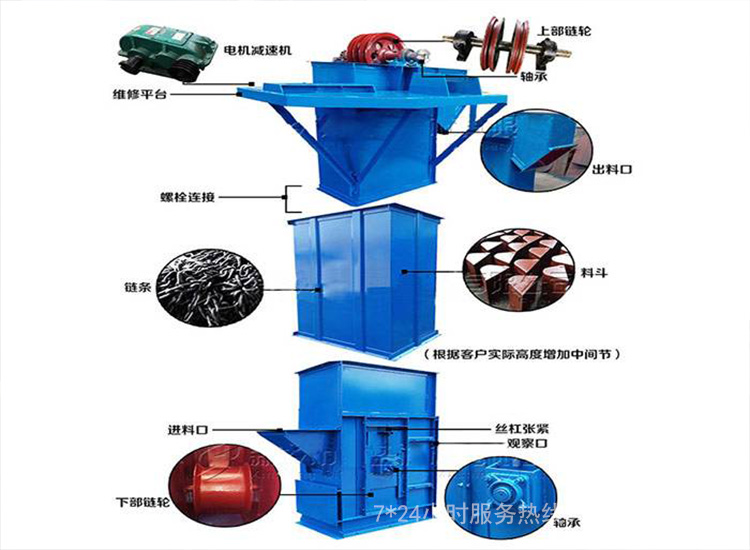

HL型环链斗式提升机由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条.我公司生产的HL型环链离心斗式提升机，由运动部分（料斗与牵引链条）、带有传动链轮的上部区段、带有拉紧轮的下部区段、中间机壳、驱动装置、逆止制动装置等组成。本提升机的料斗为间断式布置，利用“掏取法”进行装载，“离心投料法”卸料。本提升机的牵引机构是两根环形链条。

HL型环链离心斗式提升机

环链离心斗式提升机制法和装法：
1、按料斗形状分为两种：S制法--带有深圆底形料斗；Q制法--带有浅圆底形料斗
2、按上部区段卸料口的形式分为两种：X1 制法--带有倾斜法兰的卸料口；X2 制法--带有水平法兰的卸料口
3、按下部区段进料口的形式分为两种：J1 制法--进料口的斜面与水平面成45度角；J2 制法--进料口的斜面与水平面成60度角
4、按中间机壳侧面检视门的位置分为四种：K1 制法--中间机壳侧面带有下端左检视门；K2 制法--中间机壳侧面带有下端右检视门；K3 制法--中间机壳侧面带有上端左检视门；K4 制法--中间机壳侧面带有上端右检视门
5、按中间机壳端面检视门的位置分为两种：Z1 制法--中间机壳端面带有下端检视门；Z2 制法--中间机壳端面带有上端检视门
6、按传动装置对提升机的相对位置分为两种：左装--传动装置在左侧；右装--传动装置在右侧。

HL型环链离心斗式提升机

选型参数表：

型号					TH160		TH200		TH250		TH315		TH400		TH500		TH630
料斗形式					ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH
输送量m³/h			普通型		15	25	18	29	31	48	35	60	60	94	75	118	114	185
			改进型		-	-	-	-	-	-	46	80	80	125	100	157	152	246
料斗		斗宽mm			160		200		250		315		400		500		630
		斗容L			1.2	1.9	1.5	2.4	3.0	4.6	3.75	6.0	5.9	9.5	9.3	15.0	14.6	23.6
		斗距mm		普通型	500						512				688
				改进型	-						384				516
链条	圆钢 (直径×节距)mm				14×50						18×64				22×86
	环数			普通型	9						7				7
				改进型	-						5				5
料斗运行速度m/s					1.2						1.4				1.5
主链轮节圆直径mm					300		365		520		630		710		800		900
主轴转速r/min					69.71		63.22		44.11		42.5		37.6		35.8		31.8
物料*大块度mm					20		25		30		35		40		50		60

斗式提升机选型:

斗式提升机是厂家常用的提升设备，那么我们各大厂家该如何选择斗式提升机的型号，在选购的时候应该注意哪些，这些都是我们所需要注意的，下面是斗式提升机的选型方法。

斗式提升机作为常用的提升机设备，其型号的选用受很多方面因素的制约，选错型号会给使用方带来不尽的麻烦。一般决定斗式提升机选型取决于以下几个要素：

一、物料的形态：物料是粉状还是颗粒状还是小块状。

二、物料的物理性质：物料有没有吸附性或者粘稠度，是否含水。

三、物料的比重：一般斗式提升机参数都是针对堆积比重在1.6以下的物料设计和计算的，太大的物料比重需要进行牵引力和传动部分抗拉强度的计算。

四、单位时间内的输送量。

一般来说，物料的形态直接决定物料的卸料方式，常用规律为粉状物料采用离心抛射卸料、块状物料采用重力卸料，而卸料方式的不同决定斗式提升机采用的料斗形式的不同，离心抛射卸料多采用浅斗和弧形斗，而重力卸料需采用深斗。斗式提升机所采用料斗的类型不同则单位时间内提升的物料输送量是不一样的。斗式提升机终选型是取决于料斗形式、斗速、物料比重、物料性质、料斗数量等各项参数的综合
