张弛筛

张弛筛详情

张弛筛又称弛张筛分机，张弛筛是一种用于对细、粘、湿（如粘性较大的高水分原煤及焦炭的中、细粒度的分级）等难筛分性物料进行筛分的设备，它的设计原理是由单一驱动产生双重振动，即通过共振，由一个驱动器提供两个振动：激振器驱动固定框产生的线性振动与由浮动筛框产生的振动，二者相对运动。尤其是在所处理的物料易于堵塞筛网的情况下，弛张筛能够以相对较小的筛网面积达到非常高的筛分效率，并保证筛网不堵塞。广泛应用于煤炭、电力、煤化工、冶金、建材等行业。

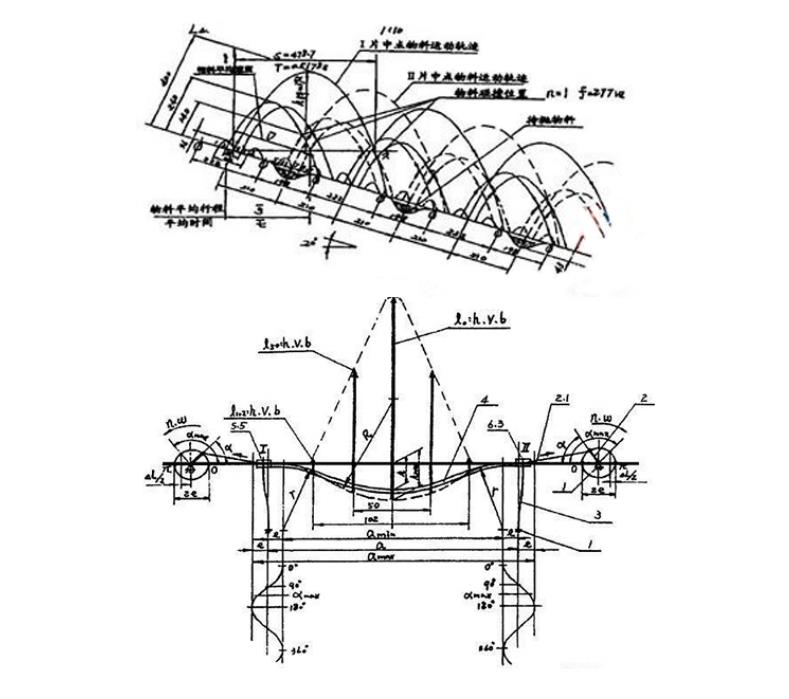

弛张筛从传统的圆振动筛发展而来，采用基本振动和附加振动的双重振动原理，基本振动是由偏心块旋转产生的圆形振动，附加振动是基本振动带动产生的椭圆形振动。两个参振质量以相同的频率相对振动，由于筛面两端分别安装在固定框和浮动框架上，聚氨酯筛面连续不断的扩张、收缩，从而获得较高的加速度。两个参振质量相对线性运动是可调的，可以根据筛分物料不同调整所有必要的参弛张筛技术特点

优势

1、筛面高频池张运动，能够传递给物料50g的加速度，有效解决粘湿物料的筛分，确保筛孔不堵塞。

2、高可靠性的偏心飞轮激振器承载能力大，使用寿命长。

3、高性能池张筛板具有较好的耐磨性和优良的物理性能，具有较长的使用寿命和较好的筛分效果。

4、对煤质波动适应性强，操作成本低。

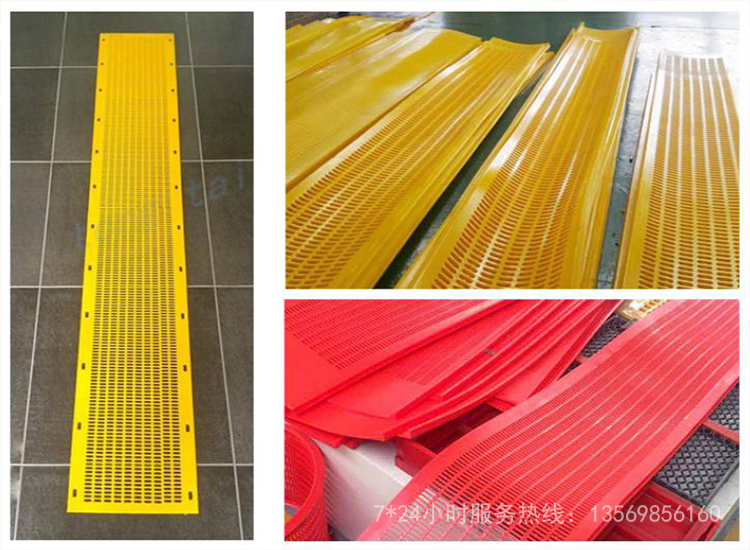

5、高弹性聚氨酯筛板具有极好的耐磨性，设计使用寿命超过4000小时。筛板采用压入撬出式安装，便于筛板更换维护。

6、低噪音，设计隔振效果97%以上。

7、同等筛分面积的筛分设备，所需电机功率小。

8、筛分效率可达95%以上。

9、激振强度可达50g，可解决粘细物料的筛分。

5、采用偏心飞轮式单轴惯性激振器，激振器轴承设计使用寿命20000小时以上，可通过调整偏心飞轮的角度来调整激振器激振力大小。

种类

弛张筛种类很多，有直线运动水平筛面，直线运动倾斜筛面，直线运动香蕉形筛面；各类弛张筛均有单层或双层之分。双层弛张筛又可分为两种类型：
1、上层筛板为刚性筛面，下层筛板为弹性弛张筛面（多用于利用上层固定筛面来控制下层筛面的入料粒度上限，以保护下层弹性弛张筛面不受损伤）。

2、上、下层筛板均为弹性弛张筛面（多用于同时进行细粒物料分级与脱粉双重功能的筛分）。

技术条件

1.影响弛张筛筛分效率的因素
（1）入料粒度组成—物料中难分级的粒级为接近筛孔大小的粒级，因此入料粒度越大，相同处理量范围内接近筛孔尺寸的物料粒级相对比例就越小，分级效率越高。
（2）物料水分—在一定水分范围内（一般指外水
（3）处理能力—相同煤质情况下，处理能力越大，分级效率越低。
实践证明，弛张筛的深度分级（脱粉）粒度可降至3mm，筛分效率仍可达85%左右。
2.弛张筛入料粒度要求：
（1）单层弛张筛要求入料粒度上限一般为50(80)mm；当入料中筛下物含量>50%时，可考虑使用香蕉型弛张筛。
（2）双层弛张筛上下层筛板均为弹性弛张筛面时，当上层筛板筛孔为25mm,一般要求入料粒度上限。
