振动筛料机详情

振动筛料机是一种筛分设备，从外观上区分为两种，一种长方形振动筛选机，一种圆形震动筛选机，两种筛机结构不同用途也有区别，方形振动筛选机是由两台振动电机做为激振源，两台电机做相反转动将激震力传递到筛网，使物料做跳跃式直线运动来达到筛分选任务，圆形筛选机是一台直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，到达筛分选任务

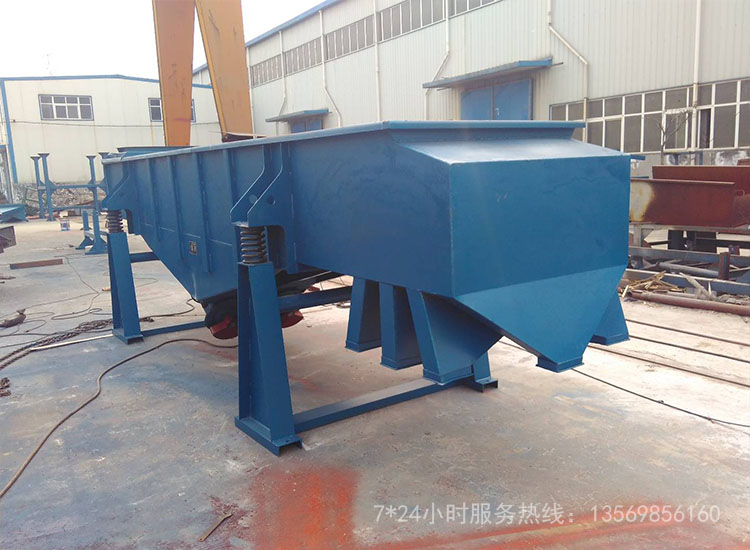

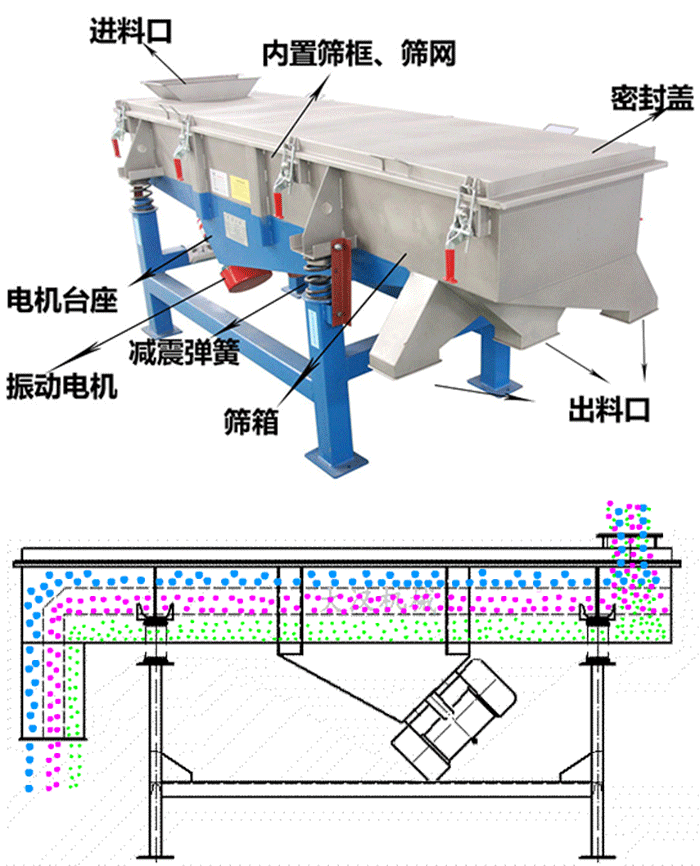

方形直线振动筛选机工作原理

直线筛（直线振动筛）利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，两电机同步反向旋转使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其上的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。

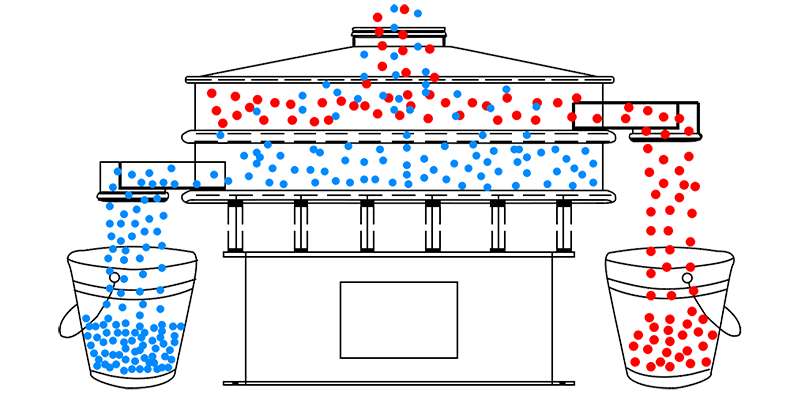

圆形旋振筛工作原理

三次元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。

振动筛料机

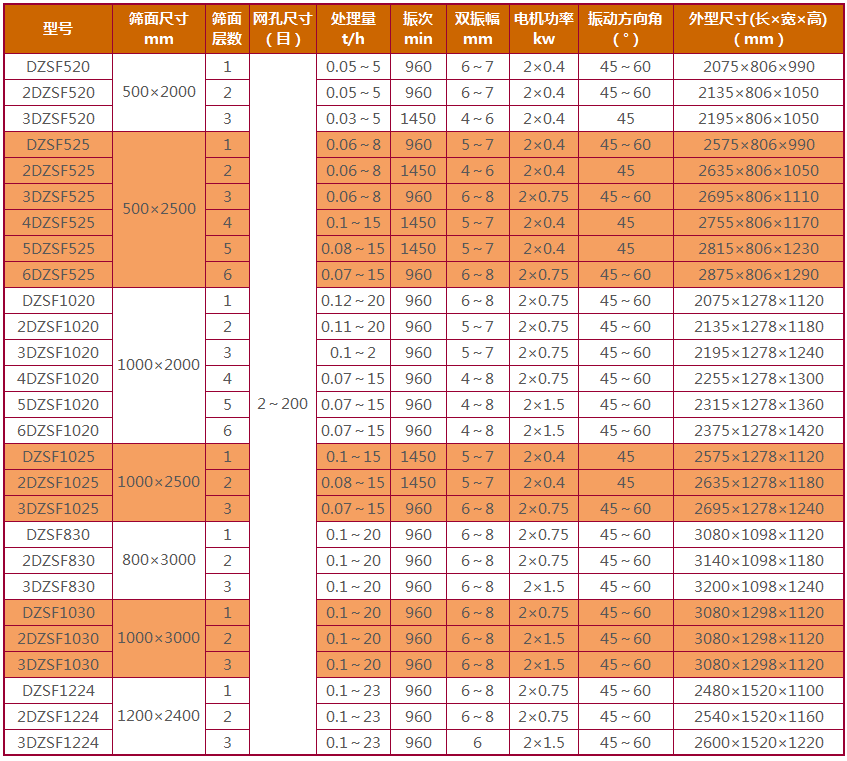

直线筛选机技术参数

振动筛料机

圆形筛选机技术参数表

型号	XZS-4	XZS-6	XZS-8	XZS-10	XZS-12	XZS-16	XZS-18	XZS-20	XZS-25
公称直径	Ф400	Ф600	Ф800	Ф1000	Ф1200	Ф1600	Ф1800	Ф2000	Ф2500
层数	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3
有效筛面直径mm	Ф330	Ф550	Ф750	Ф920	Ф1150	Ф1500	Ф1750	Ф1950	Ф2350
筛网规格	2-325目
大入料粒度mm	<20	<30	<30	<30	<30	<50	<50	<50	<60
振次（次/分）	3000	1500	1500	1500	1500	1500	1500	1500	1500
功率kw	0.4	0.75	0.75	1.5	1.8	2.2	2.2	2.5	3.7
