分级直线振动筛

分级直线振动筛详情

DZSF系列直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃或向前作直线运动，从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm，含水量小于7%，无粘性的各种干式粉状或颗粒状物料的筛分。给料粒度不大于10mm。

分级直线振动筛结构

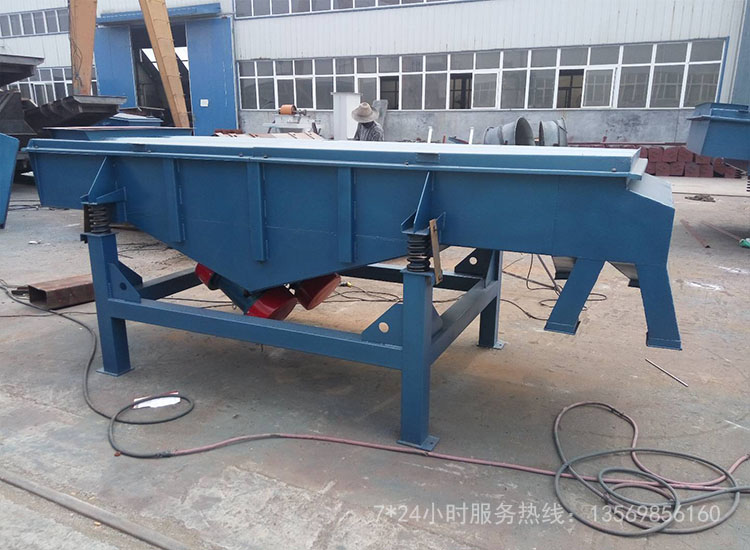

本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。

1、筛箱：由数种厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

2、筛框：由松木或变形量较小的木材制成，主要用来保持筛网平整，达到正常筛分。

3、筛网：有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。

4、振动电机(使用与维修方法详见振动电机使用说明书)。

5、电机台座：安装振动电机，使用前连接螺钉必须拧紧，特别是新筛机试用前三天、必须反复紧固，以免松动造成事故。

6、减振弹簧：阻止振动传给地面，同时支持筛箱的全部重量，安装时，弹簧必须垂直与地面。

7、支架：由四个支柱和两个槽钢组成，支持着筛箱，安装时支柱必须垂直与地面，两支柱下面的槽钢应相互平行。

分级直线振动筛安装事项

■ 安装与调试：
  弹簧在出厂前已进行静刚度测试，应选择刚度相同（或相近）的弹簧配置在同一台振动筛的不同支撑部位。安装时把弹簧置于下支撑座上，使支撑座上的凸台进入弹簧的内孔，然后吊装筛箱，一定要使橡胶弹簧的内孔上下均与支撑板的凸台对中，将筛箱垂直下落，置于弹簧上，此时各支撑点弹簧的高度应一致，误差不得大于2mm。
  筛机各部分的联接必须牢固可靠，所有螺栓不得有任何松动，各零件部位不得有任何异常声响，筛机上参振部分与周围固定物之间的小间隙为30-50mm。

分级直线振动筛选型

分级直线振动筛是一种产量大、效率高的筛分设备，可根据客户物料的特性及产量进行选型，选型大致分为以下几步。

一、分级筛安装厂地选择

二、分级筛筛分精度和产量的选择

三、分级筛筛机角度的选择

四、筛分物料的特性及性质的选择
