吊式圆盘给料机

吊式圆盘给料机详情

简介

吊式圆盘给料机有DK型敞开式和DB型封闭式传动两种，适用于喂送各种非粘性物料，不适用于流动性好的粉状物料。该系列给料机喂送的物料有：煤粉、水泥、熟料、石灰石、粘土、石膏、炉渣等粉状、粒状或小块状物料，该系列给料机适用于空气净化程度要求不高的场合。

圆盘给料机是物料运输机的一种辅助设备，通常用于从料仓、漏斗和其它容器向运输机械或容具连续均匀供给容量不大于2500kg/m3的块状、颗粒状物料。其给料并能降低物料的粉碎作用，适用于冶金、煤炭、建材、化工、电力部门及机械化铸造车间等连续均匀地给料与配料之用。本设备的工作环境温度为-40°C--40°C，不适于输送流动性太差或流动性特别好的物料。

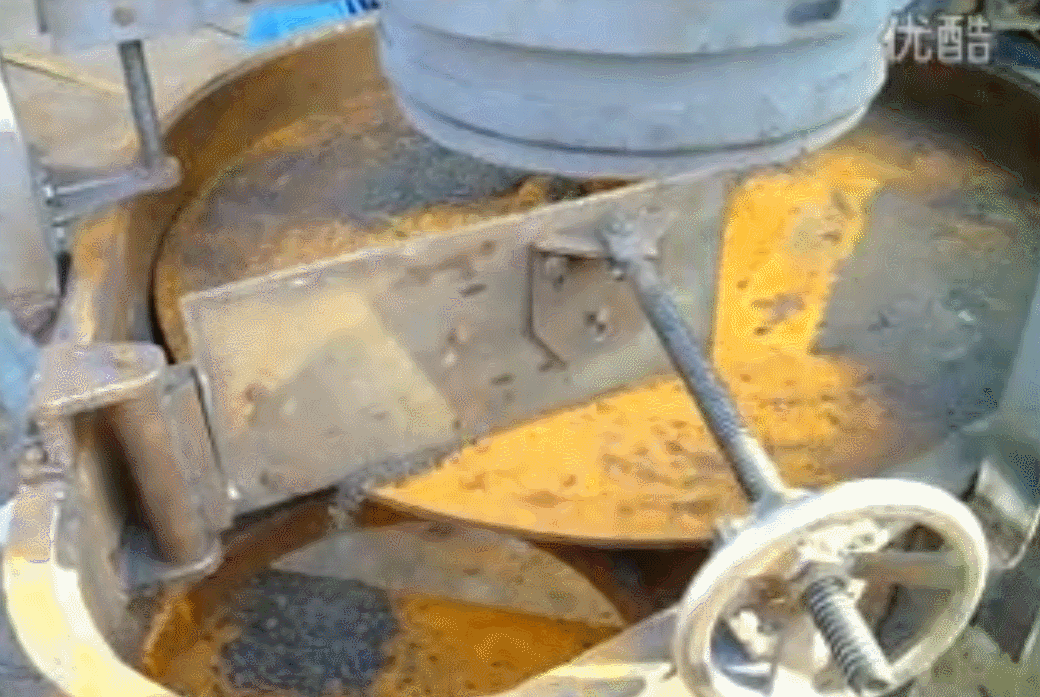

圆盘给料机进料口是由接料套筒和接料套筒下高度可调的调整套组成，物料从接料套筒下落至调整套再由圆盘和调整套筒的间隙中漏散出来，并被刮板将物料从圆盘上刮落下来。调节调整套和圆盘的间隙大小和调整刮板的位置即可达到调节给料量的目的，由圆盘给料机每小时的给料量和圆盘的半径确定接料套筒的尺寸和调整套筒的尺寸，调整套筒高度的调节主要是通过固定在套筒两边的螺纹杆旋转带动套筒的上下运动。圆盘给料机的主要功能是给其他设备提供料物供应，使用圆盘给料机能够让物料均匀的进入一个设备从而让下一道工序可以正常工作，节省劳动力，而且保护了设备的性能，延长整个生产线设备的使用寿命。圆盘给料机，是选矿设备不可或缺的配套产品。

工作原理

吊式给料机它由悬吊在盘套侧面的电动机，经过三角皮带、蜗轮减速机立轴带动圆盘旋转。盘套的下节与蜗轮减速机连接，上节通过槽钢柱与料仓连接，电动机则通过电动机底座固定在盘套的侧面。因此在整个圆盘给料机都悬吊在料仓的下面。

喂送的物料由料仓下面的螺旋闸门出来，经由本机的入料管及活动套筒流到圆盘上，由于圆盘的转动及刮板的作用而被刮下，经过盘套上的出料口涌入下一设备中去。

组成机构

吊式给料机主要由电动机、减速装置、圆盘、般套、刮板、喂料调节装置及槽钢柱等几部分组成。

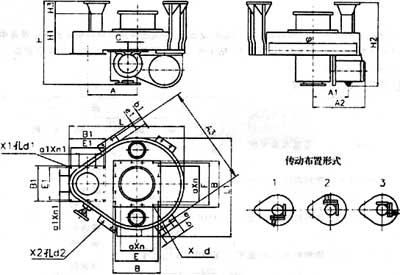

吊式圆盘给料机的图纸及外形图

技术参数

1. DB型与DK型给料机设计紧凑，结构简单，调节方便，使用可靠，维修量小，噪音很低。
2. DB型与DK型给料机为容积式计量的给料设备。能均匀、连续地将物料喂送到下一道工序，并且能够承受较大的仓压。
3. DB型与DK型适用于喂送各种非粘性物料，不适用于流动性好的粉状物料。
4. DB型与DK型适合物料有：煤粉、水泥、熟料、石灰石、粘土、石膏、炉渣等粉状、粒状或小块状物料。
5. DB型与DK型给料机适用于空气净化程度要求不高的场合。
