圆盘给料机的内部构造

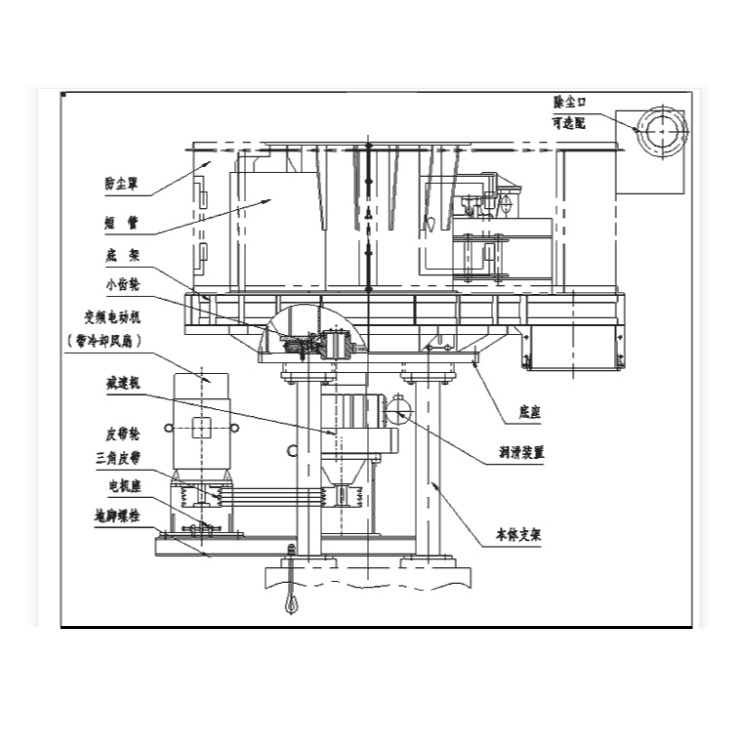

圆盘给料机结构稍复杂，由圆盘，电动机，减速装置，般套，刮板和给料调节装置以及槽钢柱等构成。由悬吊的电动机，经过三角皮带，蜗轮减速机立轴带动圆盘旋转。盘套的下节与蜗轮减速机连接，上节通过槽钢柱与料仓连接，电动机则通过电动机底座固定在盘套的侧面。因此在整个圆盘给料机都悬吊在料仓的下面。喂送的物料由料仓下面的螺旋闸门出来，经由本机的入料管及活动套筒流到圆盘上，由于圆盘的转动及刮板的作用而被刮下，经过盘套上的出料口涌入下一设备中去。

圆盘给料机的料口设备：

圆盘给料机进料口是由接料套筒和接料套筒下高度可调的调整套组成，物料从接料套筒下落至调整套，再由圆盘和调整套筒的间隙中漏散出来，并被刮板将物料从圆盘上刮落下来。调节调整套和圆盘的间隙大小和调整刮板的位置即可达到调节给料量的目的，由圆盘给料机每小时的给料量和圆盘的半径确定接料套筒的尺寸和调整套筒的尺寸，调整套筒高度的调节主要是通过固定在套筒两边的螺纹杆旋转带动套筒的上下运动。
