斗式提升机料斗怎么区分及外观尺寸
作者：西贝机械 时间：2022/4/12 10:55:51 次浏览

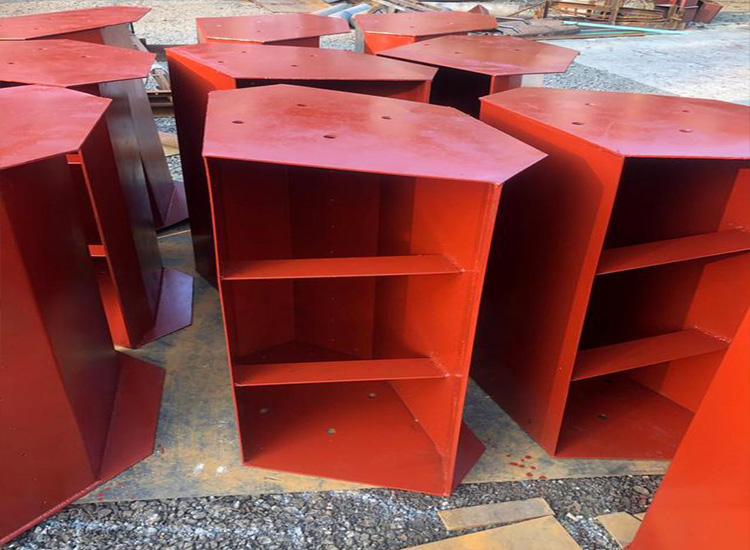

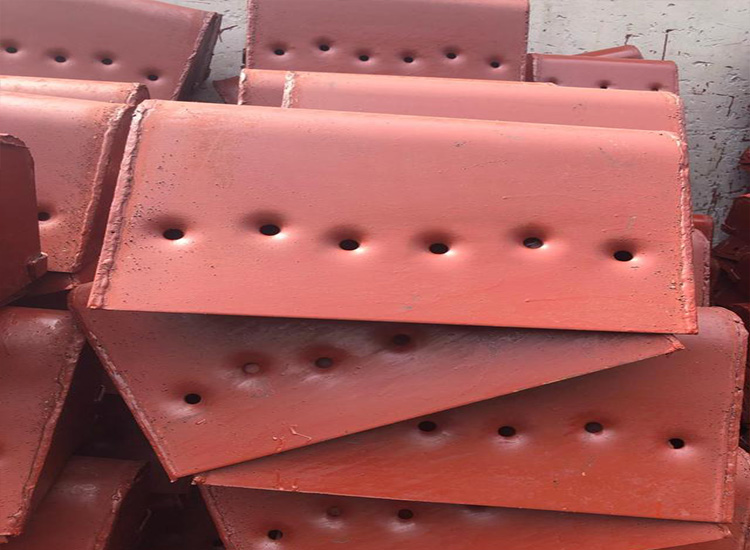

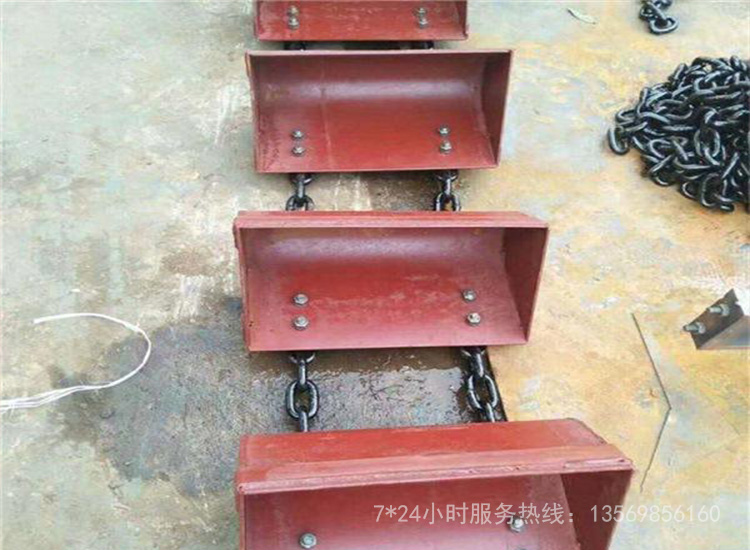

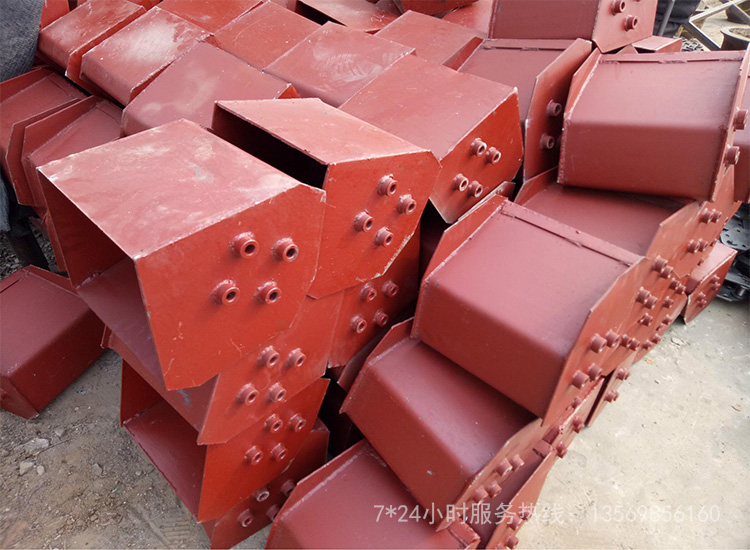

斗式提升机现在分为三大种类，分为环链式提升机、板链式提升机、皮带式提升机三大类，每一类的用途都不太一样，区分这三类斗提机可以从头轮结构，料斗外观、链条的不通等方面区分，小面小编给您介绍下提升机料斗外观的区分及每个料斗的外观尺寸。
|
TD型皮带式斗式提升机型式 |
TD型皮带式 |
|
TD型皮带式斗式提升机结构特征 |
采用橡胶带作牵引构件 |
|
TD型皮带式斗式提升机御载特征 |
采用离心式或混合式方式卸料 |
|
TD型皮带式斗式提升机适用输送物料 |
松散密度ρ＜1.5t/m3的粉状、粒状、小块状的无磨琢、半磨琢性物料 |
|
TD型皮带式斗式提升机适用温度 |
被输送物料温度不得超过60℃，如采用耐热橡胶带时温度不超过200℃ |
|
TD型皮带式斗式提升机型号 |
TD100、TD160、TD250、TD315、TD400、TD500、TD630 |
|
TD型皮带式斗式提升机提升高度 |
约在4～40m范围内 |
|
TD型皮带式斗式提升机输送量 |
4～238m3/h |
|
斗提机型号 |
TD100 |
TD160 |
TD250 |
TD315 |
||||||||||
|
料斗型式 |
Q |
H |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
|
输送量①，m3/h |
4 |
7.6 |
9 |
16 |
16 |
27 |
20 |
36 |
38 |
59 |
28 |
50 |
42 |
67 |
|
料斗容积，L |
0.15 |
0.3 |
0.49 |
0.9 |
1.2 |
1.9 |
1.12 |
2.24 |
3.0 |
4.6 |
1.95 |
3.55 |
3.75 |
5.8 |
|
料斗运行速度，m/s |
1.4 |
1.4 |
1.6 |
1.6 |
||||||||||
|
滚筒转速，r/min |
67 |
67 |
61 |
61 |
||||||||||
|
斗提机型号 |
TD400 |
TD500 |
TD630 |
|||||||||
|
料斗型式 |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
Q |
H |
Zd |
Sd |
|
输送量，m3/h |
40 |
76 |
68 |
110 |
63 |
116 |
96 |
154 |
- |
142 |
148 |
238 |
|
料斗容积，L |
3.1 |
5.6 |
5.9 |
9.4 |
4.84 |
9.0 |
9.3 |
14.9 |
- |
14 |
14.6 |
23.5 |
|
料斗运行速度，m/s |
1.8 |
1.8 |
2.0 |
|||||||||
|
滚筒转速，r/min |
55 |
55 |
48 |
|||||||||
TH/HL环链斗式提升机料斗尺寸
|
环链斗式提升机型号规格 |
TH160 |
TH200 |
TH250 |
||||
|
料斗形式 |
ZH |
SH |
ZH |
SH |
ZH |
SH |
|
|
输送量(100%)米3/时 |
15.77 |
24.97 |
17.87 |
28.6 |
31.43 |
48.19 |
|
|
料斗 |
料斗容积(盛水)升 |
1.2 |
1.9 |
1.5 |
2.4 |
3.0 |
4.6 |
|
料斗间距(毫米) |
500 |
||||||
|
链条 |
圆钢直径*节距(毫米) |
14*50 |
|||||
|
单条破断载荷(千牛顿) |
≥190 |
||||||
|
传动链轮转速(转/分) |
69.71 |
63.22 |
44.11 |
||||
|
输送物料大块度(毫米) |
20 |
25 |
30 |
||||
注释:上表为TH型160、200、250型环链斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充。
|

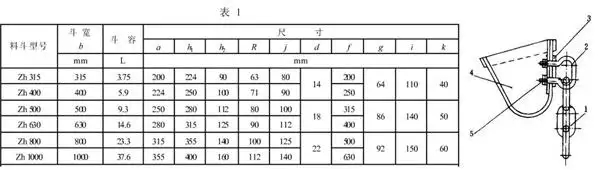

环链斗式提升机型号规格 |
TH315 |
TH400 |
TH500 |
TH630 |
|||||
|
料斗形式 |
ZH |
SH |
ZH |
SH |
ZH |
SH |
ZH |
SH |
|
|
输送量(100%)米3/时 |
35 |
59 |
58 |
93 |
81 |
130 |
145 |
210 |
|
|
料斗 |
料斗容积(盛水)升 |
3.75 |
6 |
5.9 |
9 |
9.3 |
15 |
15 |
24 |
|
料斗间距(毫米) |
512 |
688 |
|||||||
|
链条 |
圆钢直径*节距(毫米) |
φ18*64 |
φ22*86 |
||||||
|
单条破断载荷(千牛顿) |
≥320 |
≥480 |
|||||||
|
传动链轮转速(转/分) |
44 |
37.6 |
39.7 |
35.8 |
|||||
|
输送物料大块度(毫米) |
35 |
40 |
50 |
60 |
|||||

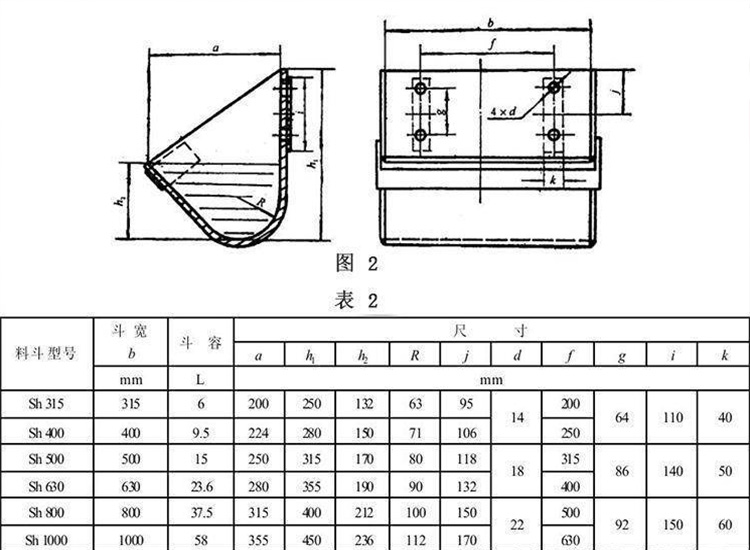

注释:
1. 表中斗容为计算斗容,输送量按填充系数0.6计算得出。
2. TH型环链斗式提升机料斗用途: Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。 Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。
3. TH型环链斗式提升机料斗用途: Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。 S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。
4. 张紧力计算: G=40+0.232·H 式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)
