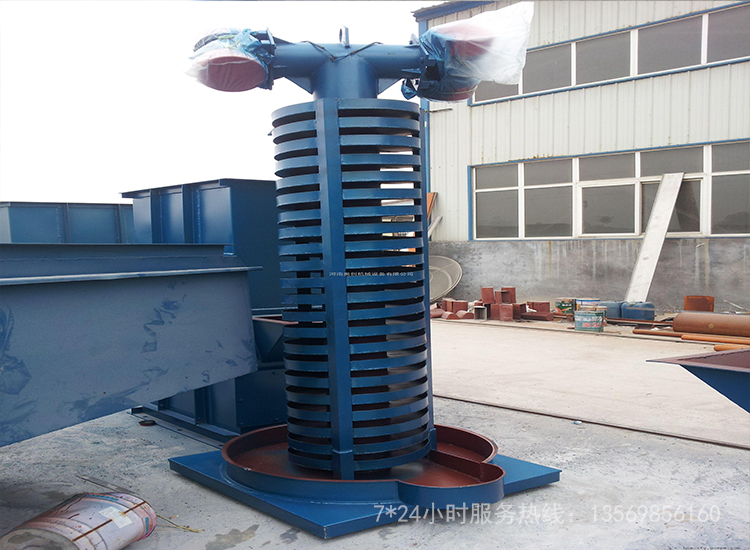

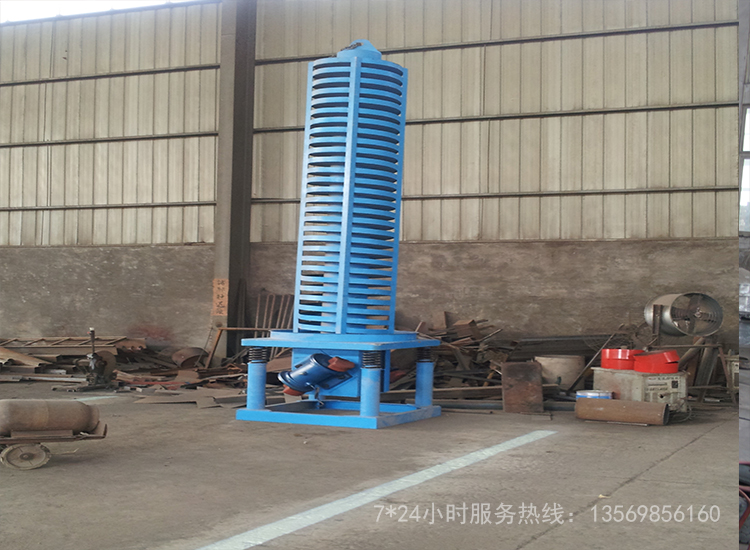

振动垂直提升机

振动垂直提升机详情

工作原理

电机振动垂直提升机是由提升槽、振动电机、减振系统和底座等组成。该系列提升机是采用振动电机作为振动源，固定在提升槽上的两台相同型号的振动电机中心线交叉一定角度安装，并做相反方向自同步旋转，振动电机所带的偏心块在旋转时各个瞬间位置所产生的离心力之分力沿抛掷方向作往复运动，使支承在减振器上的整个机体不停振动，使物料在提升槽内被抛起的同时向上运动，物料落入入料槽后，开始被抛起，此时可以使物料与空气充分接触，还可以起到散热冷却的作用。该提升机对粉状、块状和短纤维状的固体物料（有粘性和易结块的除外）都可垂直输送，还可以完成对物料的干燥、冷却作用。分敞开式、封闭式两种结构。并可按照用户需要进行特殊设计。

特点

1.占地面积小、结构简单、合理。
2.动力消耗小、无噪音、维修方便。
3.封闭式提升有效的防止了粉尘和有害气体对工作环境的污染。

安装注意事项

1.安装时应保证支撑管与水平垂直，其轴线不垂直度不大于总高的2/1000；
2.垂直振动提升机一般在室内使用；
3.地角螺钉固定，接地保护；
4.提升机不允许与周围物件有连接，并留有一定的活动间隙，以防影响或振动产生噪音。

调试

1、垂直提升机可以按起动电流控制起动过程：整定电流继电器的吸合值对应提升电动机切换转矩的上限值，释放值对应切换转矩的下限值。在主加速阶段各切换转矩的上下限值一样，因此使用一个电流继电器就可以控制整个加速过程。但是，当负载减小时，提升加速度会增大，运行不安全，负载增大时，起动时间延长，降低提升能力。

2、垂直提升机可以按电流为主时间为辅控制起动过程：为了克服单纯按时问或按电流进行控制的缺点，主井提升系统常采用电流为主时间为辅的控制原则。由于按电流控制的同时有。按时间控制部分，在负载变化时能够维持设计的加速度近似不变。但当负载减小很多时，加速度会很大，电动机工作点在很短时间内就上升到转速高、转矩小处，这时即使时问继电器动作，但因电流太小，电流继电器不能吸合，控制系统自动转化为纯时间控制。由于时间继电器是按时间为辅原则整定的，共延时时间较短，因此升降人员的副井提升系统不能采用这种控制方法。

3、垂直提升机可以按加速时间控制起动过程：按照各起动级的加速时间整定时间继电器，由接触器按不同的时间间隔切除各段起动电阻，达到减小起动电阻目的。由于提升容器的装满程度和装载的货物不同，因此很难保证实际负载与设计值一致，使重载起动时电流过大，可能引起油断路器跳闸，提升机不能正常工作。

4、垂直提升机可以按电流和时问平行控制起动过程：多绳摩擦提升系统要求提升机必须满足设计的动防滑安全系数，以免发生滑绳现象。实现这个要求的控制方法是在额定负载时，整定每个时间继电器的延时，让它们等于电动机机械特性曲线上两个切换转矩之间的运转时间，整定电流继电器，使其在对应切换转矩上限时吸合，对应下限时释放。当负载增大时，时间继电器在尚未到达切换转矩下限时就动作，但电流继电器不释放，直到转矩为切换转矩下限时才释放，电动机才切除转子电阻加速，防止了瞬间加速度过大。当负载减小时，电流继电器不能吸合，整个起动过程按纯时间控制，加速度也不会过大。

另外还有一个方法那就是物料运送速度的调整。这一点也是至关重要的，物料运输速度调整属于直观调整垂直提升机，在提升机各种状态平稳的情况下，采取增大振幅，即采取减小主震弹簧对数的办法，也可加快物料运输速度。在输送过程当中充分的利用空间，使之与生产中的其他设备联动，实现生产线的连续不断生产。
