挡边皮带输送机技术参数

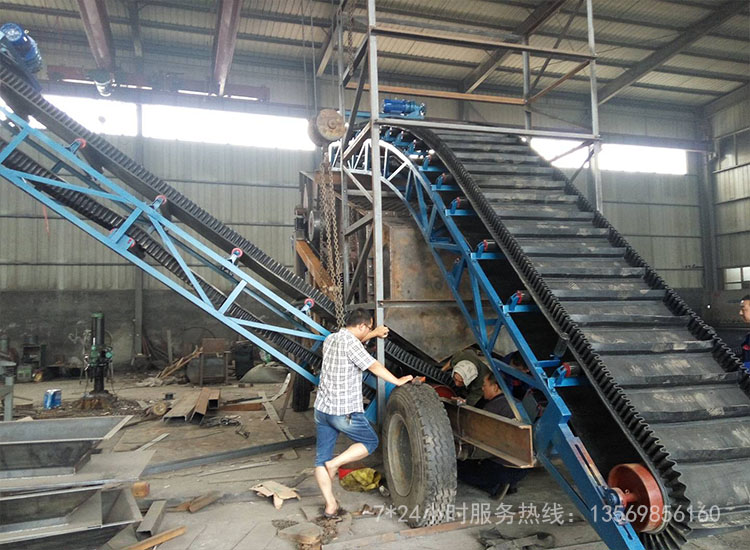

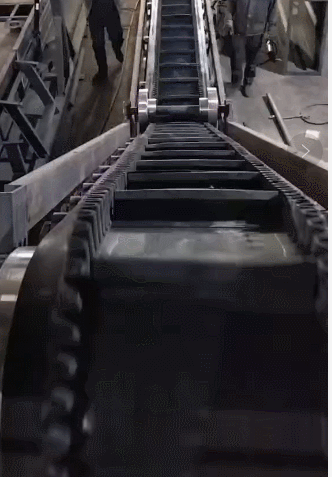

挡边带式输送机是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送的一种皮带输送设备。该输送机可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。
挡边皮带输送机型号选型
| 带宽B（mm） | 300 | 400 | 500 | 650 | 800 | |||||||||
| 挡边高（mm） | 40 | 60 | 60 | 80 | 80 | 120 | 120 | 160 | 120 | 160 | 200 | 240 | ||
| 部分输送倾角输送量Q/h | 30° | 15 | 14 | 20 | 34 | 46 | 71 | 104 | 120 | 128 | 157 | 195 | 235 | |
| 45° | 11 | 10 | 14 | 26 | 35 | 57 | 83 | 97 | 102 | 127 | 157 | 195 | ||
| 60° | 8 | 7 | 10 | 18 | 25 | 40 | 58 | 69 | 72 | 90 | 112 | 142 | ||
| 90° | 4 | 4 | 5 | 10 | 13 | 21 | 31 | 37 | 38 | 48 | 60 | 76 | ||
| 外型尺寸 | 头轮中心高H/h（MM） | 350-100 | 1100-2000 | 1300-2000 | 1300-2000 | |||||||||
| 尾轮中心高H/h（MM） | 335 | 330-490 | 600 | 600 | 600-800 | |||||||||
| 中间段带面高H/h（MM） | 450 | 500-700 | 760-800 | 800-850 | 800-1115 | |||||||||
| 中间段地脚宽B/h（MM） | 480 | 580 | 870 | 1020 | 1220 | |||||||||
| 带宽B（mm） | 1000 | 1200 | 1400 | |||||||||||
| 挡边高（mm） | 120 | 160 | 200 | 240 | 160 | 200 | 240 | 300 | 160 | 200 | 240 | 300 | 400 | |
| 部分输送倾角输送量Q/h | 30° | 172 | 216 | 267 | 327 | 275 | 331 | 419 | 466 | 319 | 395 | 500 | 564 | 794 |
| 45° | 137 | 175 | 216 | 271 | 222 | 267 | 347 | 384 | 258 | 318 | 414 | 465 | 680 | |
| 60° | 96 | 124 | 153 | 197 | 158 | 190 | 253 | 178 | 184 | 226 | 302 | 337 | 524 | |
| 90° | 51 | 66 | 83 | 106 | 85 | 102 | 136 | 149 | 98 | 121 | 162 | 180 | 281 | |
| 外型尺寸 | 头轮中心高H/h（MM） | 1400-2000 | 1600-2000 | |||||||||||
| 尾轮中心高H/h（MM） | 600-800 | 800-1000 | 800-1200 | |||||||||||
| 中间段带面高H/h（MM） | 800-1200 | 1050-1500 | 1050-1700 | |||||||||||
| 中间段地脚宽B/h（MM） | 1440 | 1690 | 1890 | |||||||||||
挡边皮带输送机结构工作原理

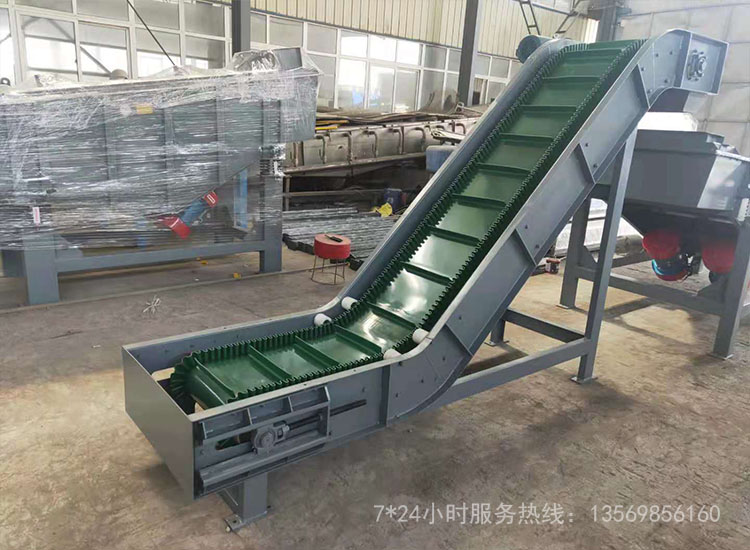

挡边带式输送机采用“Z”形布置形式，主要有上水平段、下水平段和倾斜段组成，具体内容如下。
1.上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。
2.倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。
3.下水平段:下水平段采用低式中间架支腿。
1、皮带输送机可输送的物料种类繁多，既可输送各种散料，也可输送各种纸箱、包装袋等单件重量不大的货物，用途广泛。
2、结构形式多样，有槽形胶带输送机、平型带式输送机、爬坡皮带式输送机、侧倾皮带输送机、转弯皮带输输机等多种形式，输送带上还可增设推板、侧挡板、裙边等附件，能满足各种工艺要求。
3、输送带有橡胶、帆布、PVC、PU等多种材质，除用于普通物料的输送外，还可满足耐油、耐腐蚀 、防静电等有特殊要求物料的输送。
4、采用专用的食品级输送带，可满足食品、制药、日用化工等行业的要求。
5、输送平稳，物料与输送带之间没有相对运动，能够避免对输送物的损坏。
6、与其它皮带机相比噪音较小，适合于工作环境要求比较安静的场合。
7、皮带输送机结构简单、便于维护、能耗较小、使用成本低。
8、规格：标准输送带宽度为500mm、650mm、800mm、1000mm、1200mm等，也可按客户需求采用其它特殊规格
挡边皮带输送机安装使用注意事项
设备的安装
一条皮带机能否达到设计、安装要求并能正常平稳运转，主要取决于驱动装置、滚筒以及尾轮的安装精度，皮带机支架的中心是否和驱动装置及尾轮的中心线重合，所以安装时的放线尤为重要。
（1）放线我们可用经纬仪在机头（驱动装置）和机尾（尾轮）之间打出标记，再用墨斗逐点弹线，使机头和机尾之间的中心线连成一条直线，用此方法放线能保证较高的安装精度。
（2）驱动装置的安装驱动装置主要由电机、减速机、驱动滚筒、支架等几部分组成。
首先，我们把驱动滚筒和支架组装、放置到预埋板上，在预埋板与支架之间放置钢垫板，用水平仪找平，保证支架的四个点之间的水平度小于等于0.5mm。
然后，找出驱动滚筒的中分线，把线坠放置在中分线上，调整驱动滚筒纵向和横向中分线与基础中心线重合。
在调整驱动滚筒标高时，还要考虑为电机、减速机标高的调整预留一定的余量。由于电机与减速机的连接在设备制造时已经在支架上调整完毕，所以我们的任务是找正、找平，并保证减速机与驱动滚筒之间的同轴度。
调整时，以驱动滚筒为基准，由于减速机与驱动滚筒的连接为尼龙棒弹性连接，同轴度的精度可适当放宽，调整至径向小于等于0.2mm，端面不大于2/1000。
（3）尾轮的安装尾轮由支架和滚筒两部分组成，其调整步骤与驱动滚筒相同。
（4）支腿、中间架、托辊支架、托辊的安装皮带机支腿大部分形状为H型，其长度和宽度根据皮带长度和宽度、皮带运输量等的不同而不同。
下面，我们以宽度为1500mm支腿为例，具体操作方法如下：
① 先量出宽度方向的中心线，做出标记。
② 把支腿放在基础上的预埋板上，用线坠垂线，使支腿宽度方向的中心线与基础中心线重合。
③ 在基础中心线上任意一点（一般以1000mm以内为宜）做一标记，以此标记为基点，用盒尺分别测得此点到两支腿的距离，根据等腰三角形原理可知，当两尺寸相等时，支腿即找正。
④ 焊牢支腿，即可装中间架，它是由10或12号槽钢制作而成，在槽钢宽度方向上钻有直径12或16mm的排孔，是连接托辊支架用的。中间架与支腿的连接形式为焊接，安装时应用水平仪测量，以保证中间架的水平度和平行度，平行度方向上的两槽钢，上面的排孔要采用对角线测量法进行对称度的找正，以保证托辊支架、上调心支架的顺利安装。
⑤ 把托辊支架装在中间架上，用螺栓连接，把托辊装在托辊支架上。需注意的是，在落料口的下方的托辊为四组橡胶托辊，起缓冲、减震作用。
⑥ 把下平行托辊和下调心托辊装上
|
|
|||||||||||||
