产品结构

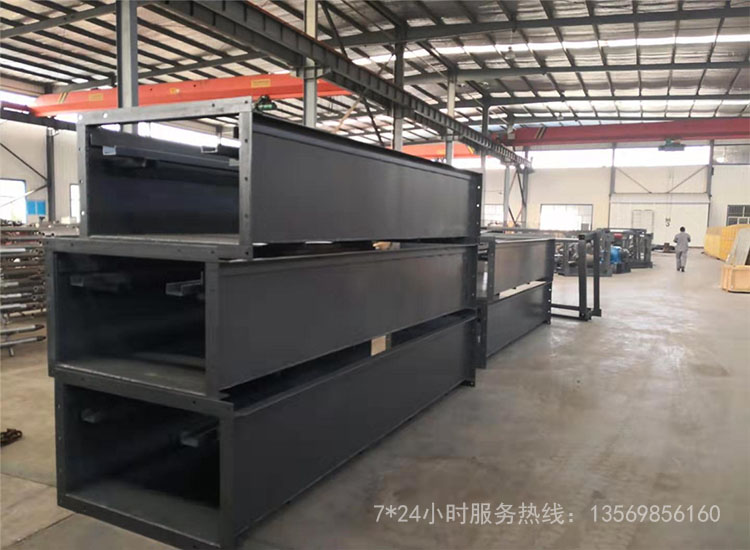

刮板输送机本机由头部节、过渡节、中间节、刮板装置、尾部节和驱动装置构成，选型长度常规不超过65m。主要分为钢结构槽箱形式和石板结构槽箱形式两种系列
产品特点
1、 刮板为16Mn耐磨钢板焊接而成，刮板不易折断，适用于大运量、大颗粒物料运输。
2、 头、尾轴采用40Gr材质锻造，经调质处理后加工而成，具有优良的机械性能。
3、 机头架、机尾架及传动架选用优质16Mn板材，经焊接后去处应力，整体加工而成，既保证了各部件的强度、刚性又保证了位置准确度及平稳性和使用寿命。
产品用途
刮板输送机适用于温度在250°以下的粉状、粒状、小块状及混合物料的密闭输送，以水平运输为主。刮板输送机也可倾斜输送，输送倾角一般为20°，其中刮板运输机适应30°的倾角，铸石刮板输送机主要适用于各种物料的输送，铸石刮板输送机可适用于矿山、冶金、煤矿、化工对含水率无过高要求的物料输送，系统中粒度在300mm以下。刮板输送机结构简单，当水平运输时可分为单双层运输，安装维修方便可多点进料及出料，铸石刮板输送机为干法输送。铸石刮板输送机不宜输送粘性大的、要求破碎率低的易碎性物料。
产品参数
|
技术特性规格： |
XGZ-06 |
XGZ-08 |
XGZ-10 |
XGZ-12 |
XGZ-14 |
||||
|
输送量t/h |
100-300 |
200-500 |
300-600 |
400-800 |
500-1000 |
||||
|
链速m/s |
0.48-0.76 |
||||||||
|
输送距离，m |
6.7-64.3 |
8.2-64.3 |
8.6-43.6 |
8.9-63.5 |
8.6-53.6 |
||||
|
物料粒度，mm |
<300 |
||||||||
|
有效槽宽，mm |
600 |
800 |
1000 |
1200 |
1400 |
||||
|
刮板间距,mm |
1024 |
||||||||
