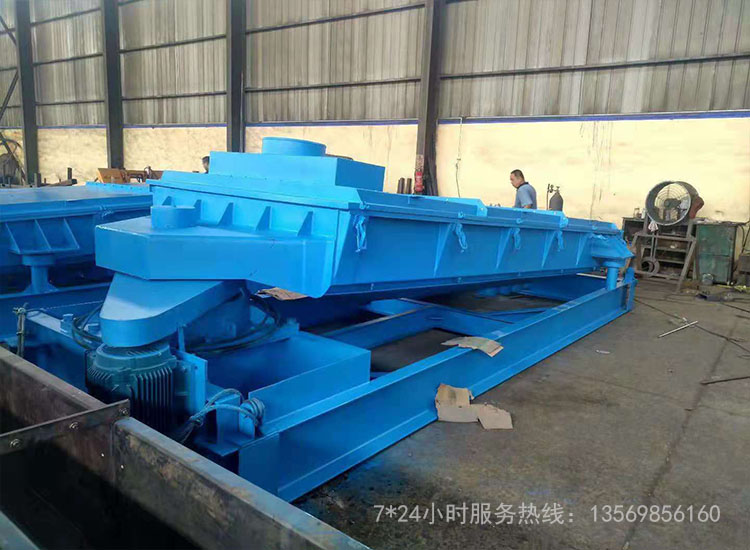

平面回转筛精细筛分机简介
活性炭/炭化料平面回转筛精细筛分机，是一种新型的高标准筛分设备，该设备具有筛分效率高，筛网利用率高，占地空间小，安装使用方便，无污染，噪音低，是一种理想的环保型筛分设备。目前，国内多采用通用的筛机来筛分细颗粒或粉料，筛分效率低，占用空间大，安装维修不太方便，工人劳动强度比较，噪间和污染高，生产环境比较差.筛分活性炭/炭化料用平面精密筛，本新型的精细筛分设备正是针对上述问题而设计的，它通过特定的往复旋转式运动方式和低度倾斜的筛面，使物料快速通过筛网，达到筛分的高效率和高产量。并配备自动张紧和自动清洁的筛网安装系统，达到用户所理想的筛分效果。全封闭的结构，符合工作环境的环保要求；几乎没有对地面基础的垂直冲击载荷，使得该系列筛分机有更广阔的市场应用环境。
平面回转筛精细筛分机特点
a) 独特的回旋往复式运动方式
d) 网面自动张紧系统装置
e) 筛面自清洁清扫装置
f) 动平衡驱动系统
g) 快速开启的顶盖安装系统装置
平面回转筛精细筛分机优点
物料从设备顶部进入并迅速分散在筛网表面宽度上，快速流向出料端，小于网孔的物料透过筛网，大的物料留在筛面上，从而完成筛分作业，
a) 两种筛分运动方式
往复回旋式的运动方式可将物料快速的分散，筛分，特殊的往复回旋运动，使物料与筛面始终保持接触，能在没有垂直振动和跳动的情况下，将物料快速分散和透筛，物料筛分精细均匀，筛分效果良好。
b) 自清网系统，
根据纯碱的物理特性和产成品要求，必须保证筛分时筛网不粘不堵，安装在筛格方框中的弹跳球，筛分时通过直接撞击筛网，弹去粘在筛网上或卡在筛网上的杂物和颗粒，使筛网表面保持干净不堵孔，从而保证筛机高标准的筛分效率和产量。
c) 网面自动张紧装置
筛网设计为四周有多个安装孔的标准通用形式，通过安装在筛格四周的弹性夹头，将其安装在筛格上，并使筛网保持均匀的张紧力，使筛面始终处于张紧状态，经过筛分的物料粒度均匀，标准筛网也使快速更换筛网成为可能，降低了停机时间，提高了生产效率。
d) 驱动平衡系统
驱动装置的动平衡设计使筛分运动不产生过大的振动冲击，使设备安装在悬吊装置上面而不影响筛分效果。
e) 筛盖快速安装开启系统
双重的全密封的筛盖能使生产作业环境达到环保要求，半自动化的筛盖启闭系统，使更换筛网更方便，节省了人力物力，提高了生产使用效率，也使检修和观察更为快捷方便。
h) 加装的进料和布料装置，i) 既保证密封不漏料，又保护筛网避免受到下落物料的直接冲击，l) 并提高了物料分布在整个筛面宽度上的时间，m) 使物料进入筛机后迅速铺开，n) 从而能更有效的利用筛网面积。
以上所述精细筛分设备，填补了国内高标准筛分设备的生产空白，具有结构先进实用，性能稳定可靠，安装调试方便，制造费用低等优点，另外，整台设备为钢丝绳索吊挂安装形式，几乎没有垂直运动的方式，避免了设备对地面或楼板的动载荷冲击，延长了轴承使用寿命，减少了基建投资，设备生产噪音远小于90dB，低于国家规定的标准，完全符合生产环境的噪音环保要求，是一种很有推广使用价值的环保型设备。
高效能精细筛分机按安装形式分为：座式结构和吊装式结构两种。是一种新型的高标准、高效率的振动筛分设备，具有独特产品优良性能，及独特先进的设计理念。可广泛使用于：化工粉体（PVC行业）纯碱、淀粉 、医药、陶瓷、粮食等行业的干湿物料的筛选处理 。
平面回转筛精细筛分机型号参数
|
层数 |
型号 |
筛面规格 宽×长(m) |
筛网尺寸 |
电动机 |
总长 |
总高 |
总宽 |
重量 |
|
|
功率(kw) |
转速(rpm) |
mm |
mm |
mm |
kg |
||||
|
1 |
RZSJ1800×1500 |
800×1500 |
10mm -325目 |
2.2 |
960 |
2752 |
967 |
943 |
680 |
|
RZSJ1000×2100 |
1000×2100 |
2.2 |
960 |
3285 |
962 |
1200 |
740 |
||
|
RZSJ1000×3000 |
1000×3000 |
2.2 |
960 |
4484 |
1035 |
1251 |
980 |
||
|
RZSJ1500×2100 |
1500×2500 |
3.7 |
960 |
3460 |
1003 |
1759 |
1375 |
||
|
RZSJ1500×3000 |
1500×3000 |
5.5 |
1450 |
4232 |
1362 |
1892 |
1880 |
||
|
RZSJ1800×3600 |
1800×3600 |
7.5 |
960 |
5098 |
1352 |
2348 |
3260 |
||
|
RZSJ2000×3600 |
2000×4600 |
5.5 |
960 |
5263 |
1327 |
2556 |
5150 |
||
|
2 |
RZSJ1000×1400/2 |
1000×1400 |
10mm -325目 |
2.2 |
960 |
3120 |
1078 |
1391 |
990 |
|
RZSJ1000×2100/2 |
1000×2100 |
2.2 |
960 |
3743 |
1121 |
1378 |
1050 |
||
|
RZSJ1000×3000/2 |
1000×3000 |
3.7 |
1450 |
4575 |
1317 |
1546 |
1840 |
||
|
RZSJ1500×2500/2 |
1500×2500 |
3.7 |
1450 |
3728 |
1330 |
1946 |
2220 |
||
|
RZSJ1500×3000/2 |
1500×3000 |
5.5 |
960 |
4765 |
1397 |
2159 |
2780 |
||
|
RZSJ1800×3600/2 |
1800×3600 |
7.5 |
960 |
5365 |
1368 |
2459 |
3580 |
||
|
RZSJ1000×4600/2 |
2000×4600 |
7.5 |
960 |
6289 |
1727 |
2743 |
6720 |
||
|
3 |
RZSJ1000×2100/3 |
1000×2100 |
10mm -325目 |
3.7 |
1450 |
3843 |
1422 |
1540 |
1840 |
|
RZSJ1000×3000/3 |
1000×3000 |
3.7 |
1450 |
4854 |
1422 |
1549 |
2150 |
||
|
RZSJ1500×3000/3 |
1500×3000 |
5.5 |
960 |
4765 |
1391 |
2159 |
3200 |
||
|
4 |
RZSJ1000×1500/3 |
800×1500 |
10mm -325目 |
3.7 |
1450 |
3806 |
1549 |
1573 |
1790 |
|
RZSJ1000×2100/3 |
1000×2100 |
5.5 |
960 |
4265 |
1540 |
1607 |
2700 |
||
|
RZSJ1000×3000/4 |
1000×3000 |
5.5 |
960 |
5159 |
1486 |
1607 |
3060 |
||
|
RZSJ1500×3000/4 |
1500×3000 |
7.5 |
960 |
5505 |
1778 |
2223 |
5960 |
||
|
5 |
RZSJ1000×2100/5 |
1000×2100 |
10mm-325目 |
5.5 |
960 |
|
|||

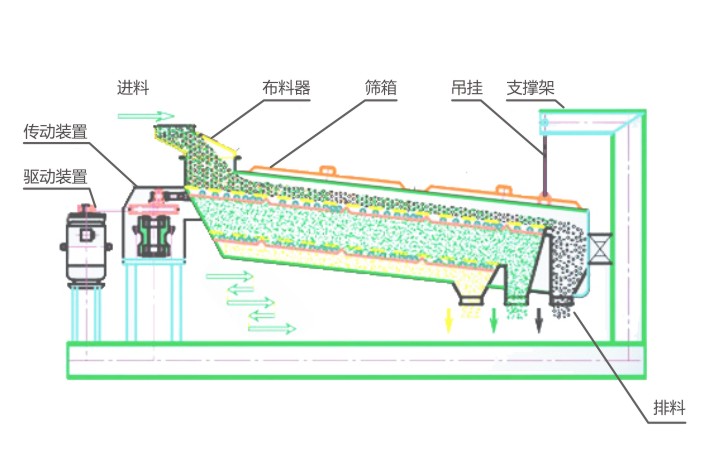

平面回转筛精细筛分机工作原理
平面回转筛主要是利用偏心机构使筛面做匀速往复回旋运动，物料与网面接触时间长，网丝对粉体料产生切割，因而透筛几率大，筛分产量大，筛分精度高，筛分机对物料自身结构破坏性小。倾角为4-9度的筛箱由驱动箱传动，其运动轨迹在进料端为水平圆运动，在长度方向上逐渐变成椭圆运动，后在出料端变成近似往复直线运动。
进料口集中喂入的物料，在筛体圆运动作用下，均匀地分布在整个筛面上，并产生自动分级。从而使料层下面粒度较小的物料迅速过筛，而上面粒度较大物料则向出料端运动。在移动过程中，由于没有搅动和垂直跳动，因而其中较小的颗粒始终紧贴筛面，随时可以过筛。出料端、筛体的运动变为近似往复直线运动，使筛理作用逐渐减弱，从而使大于筛孔尺寸的颗粒迅速向出料方向移动，直到排出机外，完成物料的整个筛分。筛分过程中，不断跳动的弹性小球有效地防止物料阻塞筛孔，保证了筛分效率高，传动箱的平衡块使筛箱运动过程中前后方向上的惯性力得到平衡，从而保证了筛子运动的平稳性。
物料由进料口缓冲均匀流入 层筛面除去大颗粒,其余的物料穿过层筛面后,进入第二层筛面筛去不合格物料，后经出料口流出。
