矿用振动筛

矿用振动筛详情

型号说明与选型

 Z  Z  S  5  25-2型
  ┬ ┬ ┬ ┬ ┬ ┬
  │ │ │ │ │ └──────── 筛面层数2层
  │ │ │ │ └─────────- 筛面长2500mm
  │ │ │ └───────────- 筛面宽500mm
  │ │ └─────────────  矿用
  │ └──────────────-  电机振动
  └────────────────  筛分机

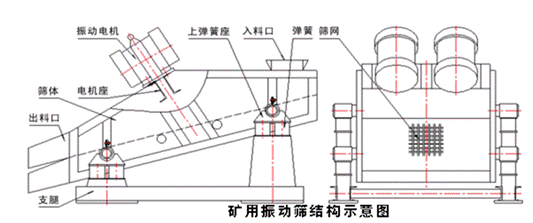

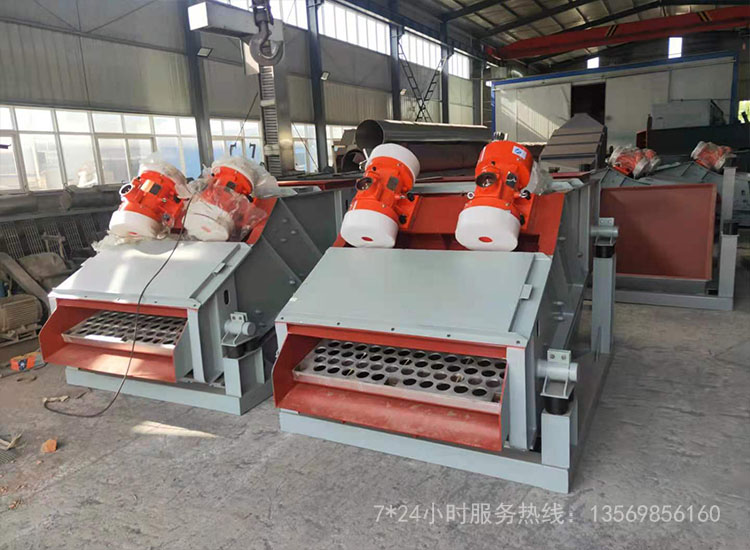

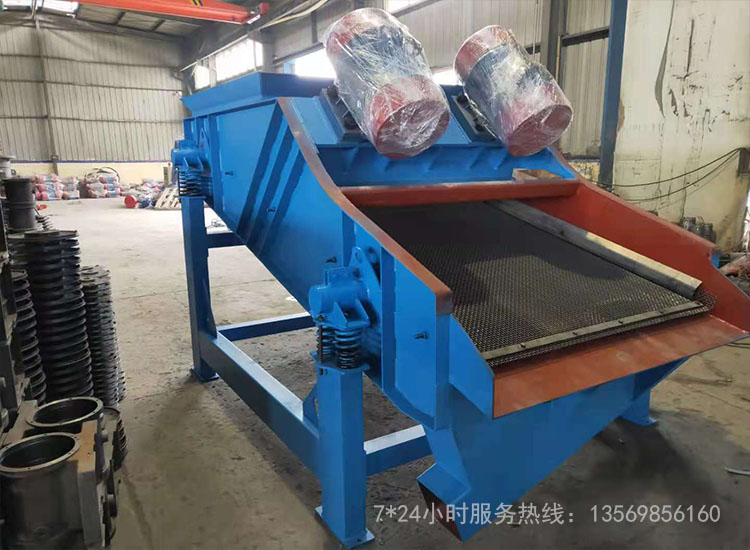

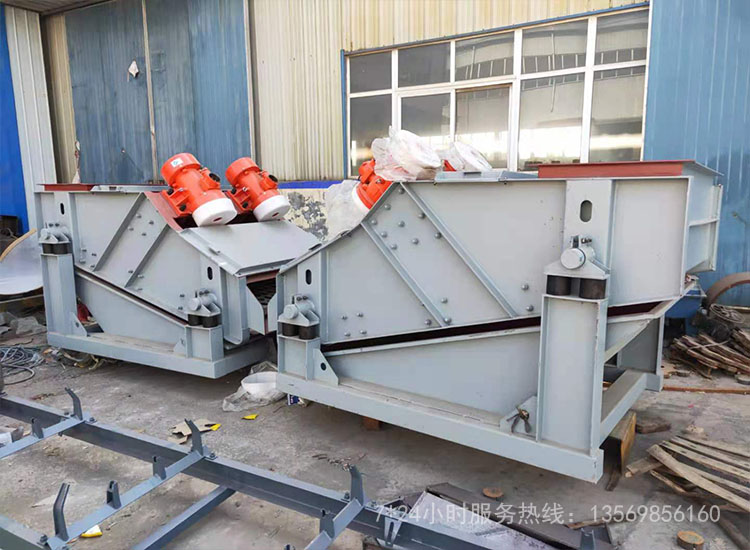

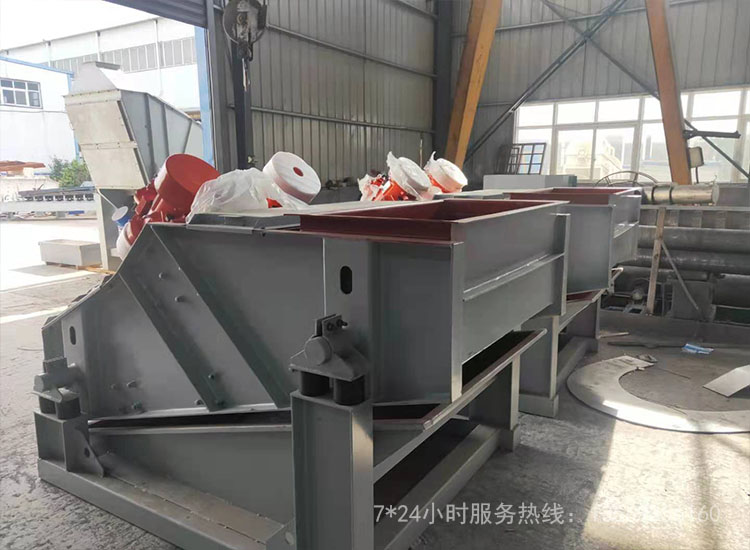

结构说明

 本筛机主要由筛箱、筛网、振动电机、电机台座、减振弹簧、

支架组成。
 1、筛箱：由数张厚度不同的钢板焊制而成，具有一定的强度度，是筛机的主要组成部分。
 2、筛网：金属丝编织方孔筛网或钢板网、焊接网、条型网，按用户要求采用其它类型筛网。

 3、动电机：卧式振动电机
 4、电机台座：采用优质钢板焊接组成

5、减振弹簧：阻止振动传给地面同时支持筛箱的全部重量。安装时，弹簧必须垂直于地面。
6、支架：由四个支柱和四个槽钢（方钢）组成，支撑着筛箱。 安装时支柱必须垂直于地面，两支柱下面的槽钢应相互平行。

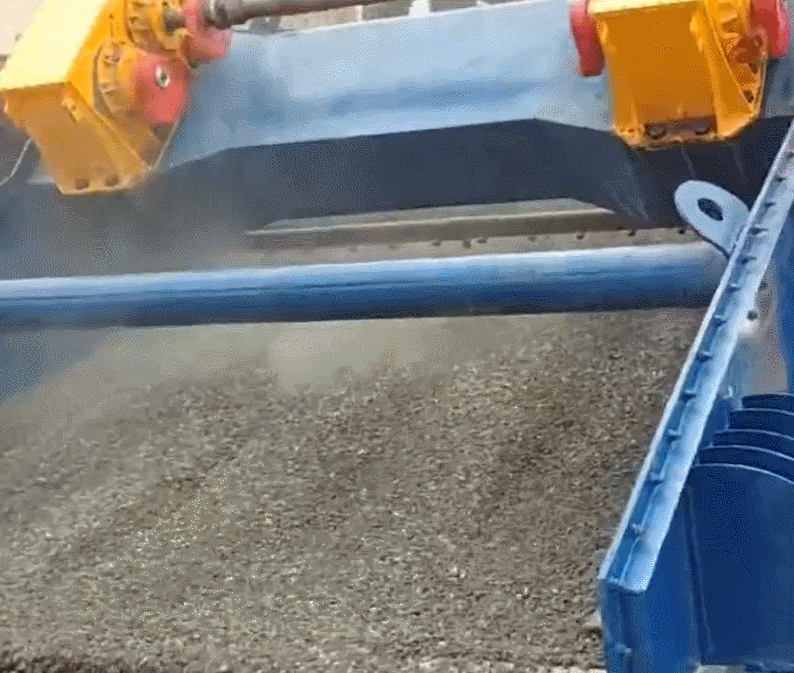

工作原理

矿用振动筛为双振动电机驱动，利用振动电机激振的原理工作。当两台电机作同步、反向旋转时，其偏心块所产生的振动力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角，在振动力和物料自重力的联合作用下，使物料在筛面上被抛起跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的。

安装及调试

1、将机器置于平整坚实的水平地面（混凝土或钢结构地面），穿入地脚螺栓（基础螺栓用户自备），紧固。

2、将弹簧套在上、下座圈上（安放筛体），弹簧应完全进入弹簧座圈，保证垂直，不得扭歪。

3、筛机的振动部分不得与机外其它物体有任何硬性连接或接触。

4、接通电源，按下启动按钮（本机可直接启动），使振动电机同步反方向旋转。

5、激振力的调整：振动电机的两端偏心块为可调试，调整两偏心体的夹角可改变其激振务 的大小，筛机出厂前激振力已调到佳状态，可直接进入使用，无需再作调整。必要时，可按以下方法调整：打开电机两端防护罩，松开偏心块的紧定螺栓，将两端的可调偏心块作同方向转动，使其上的数值对位轴头上的刻线，此时即为所需激振力。调整完毕，将紧固螺栓旋紧。

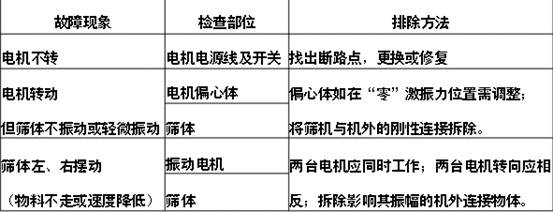

简单故障的检查及排除

 当筛机出现一些简单故障时，用户可按下表所示方法自行进行检查。
