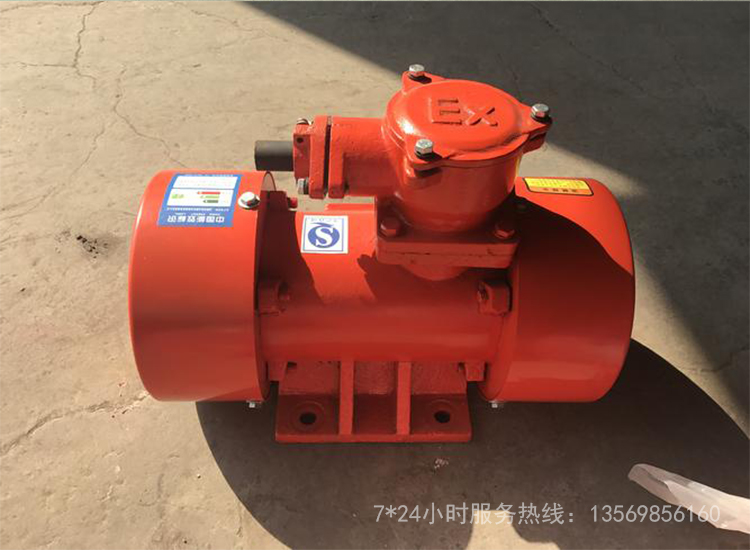

隔爆型振动三相异步电动机(简称防爆型振动电机)，其工作原理和通用型振动电机类似，是利用两端的偏心块高速旋转产生振动力作为振动源。该系列防爆振动电机具有设计合理、结构紧凑、激振效率高、节能、寿命长、运行可靠，安装调试方便等优点，可作为振动料斗、振动筛、圆振筛、振动给料机、振动输送机的要求防爆环境工作振动源。
|
YBZD系列防爆振动电机参数 |
|||||||||||||
|
型号 |
激振力KN |
转速（r/min) |
功率(KW) |
螺栓尺寸(KW) |

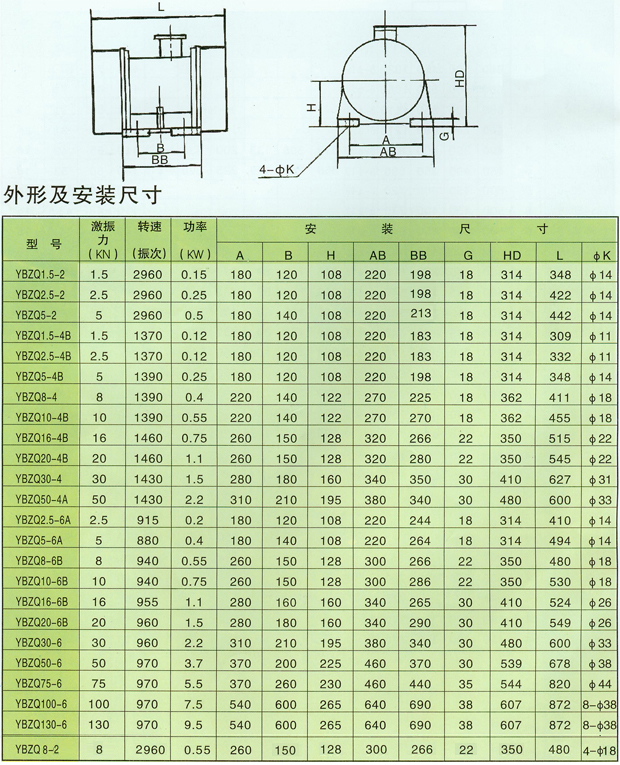

安装尺寸 |
|
|||||||
|
A |
B |
H |
AB |
BB |
G |
HD |
L |
ØK |
|||||
|
YBZD2.5-4 |
2.5 |
1500 |
0.2 |
M12 |
250 |
150 |
128 |
300 |
266 |
20 |
350 |
440 |
Ø14 |
|
YBZD5-4 |
5 |
1500 |
0.4 |
M12 |
250 |
150 |
128 |
300 |
266 |
20 |
350 |
440 |
Ø14 |
|
YBZD10-4 |
10 |
1500 |
0.55 |
M24 |
280 |
180 |
160 |
340 |
350 |
30 |
410 |
620 |
Ø18 |
|
YBZD16-4 |
16 |
1500 |
0.75 |
M24 |
280 |
180 |
160 |
340 |
350 |
30 |
410 |
620 |
Ø26 |
|
YBZD20-4 |
20 |
1500 |
1.1 |
M24 |
280 |
180 |
160 |
340 |
350 |
30 |
410 |
620 |
Ø26 |
|
YBZD30-4 |
30 |
1500 |
1.5 |
M30 |
310 |
210 |
195 |
380 |
340 |
30 |
475 |
600 |
Ø33 |
|
YBZD50-4 |
50 |
1500 |
2.2 |
M36 |
310 |
200 |
225 |
460 |
350 |
30 |
539 |
660 |
Ø38 |
|
YBZD75-4 |
75 |
1500 |
3.7 |
M36 |
280 |
260 |
225 |
460 |
420 |
30 |
544 |
800 |
Ø38 |
|
YBZD100-4 |
100 |
1500 |
6.3 |
M44 |
370 |
300 |
260 |
620 |
480 |
35 |
579 |
850 |
Ø46 |
|
YBZD2.5-6 |
2.5 |
1000 |
0.2 |
M12 |
460 |
150 |
128 |
300 |
266 |
20 |
350 |
446 |
Ø14 |
|
YBZD5-6 |
5 |
1000 |
0.4 |
M12 |
250 |
150 |
128 |
300 |
266 |
20 |
350 |
446 |
Ø14 |
|
YBZD10-6 |
10 |
1000 |
0.75 |
M16 |
250 |
150 |
140 |
320 |
280 |
20 |
380 |
500 |
Ø18 |
|
YBZD16-6 |
16 |
1000 |
1.1 |
M24 |
360 |
170 |
160 |
380 |
330 |
30 |
410 |
580 |
Ø26 |
|
YBZD20-6 |
20 |
1000 |
1.5 |
M24 |
310 |
170 |
160 |
370 |
330 |
30 |
410 |
580 |
Ø26 |
|
YBZD30-6 |
30 |
1000 |
2.2 |
M30 |
310 |
210 |
195 |
380 |
340 |
30 |
475 |
616 |
Ø33 |
|
YBZD50-6 |
50 |
1000 |
3.7 |
M36 |
370 |
260 |
225 |
460 |
350 |
30 |
539 |
678 |
Ø39 |
|
YBZD75-6 |
75 |
1000 |
5.5 |
M36 |
370 |
260 |
225 |
460 |
350 |
30 |
539 |
820 |
Ø39 |
|
YBZD100-6 |
100 |
1000 |
7.5 |
M44 |
460 |
300 |
260 |
620 |
480 |
35 |
525 |
872 |
Ø47 |
