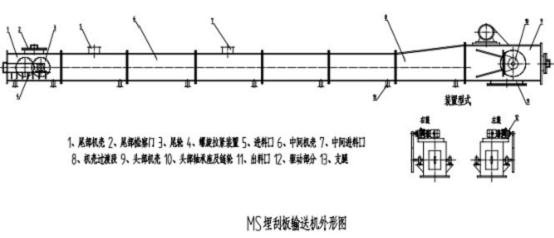

埋刮板输送机的结构与结构图

刮板输送机分为MC型刮板输送机、MZ型刮板输送机、MS型刮板输送机及FU刮板输送机这几种。刮板输送机实际上叫做埋刮板输送机，拿MC25型刮板输送机来举例，型号中M代表埋刮板输送机的“埋”的汉语拼音首写字母;中间的C代表垂直形式的“垂”的汉语拼音首字母；接下来是25说的是机槽宽度和机槽高度为250MM。主要有270、300、3/0、400、500、550、630、730、764、800、1000、1200系列。以上是刮板机主要系列，下面还有很多分支，比方说中双链还是边双链，是轧制的还是整体铸焊，是否封底板等等。

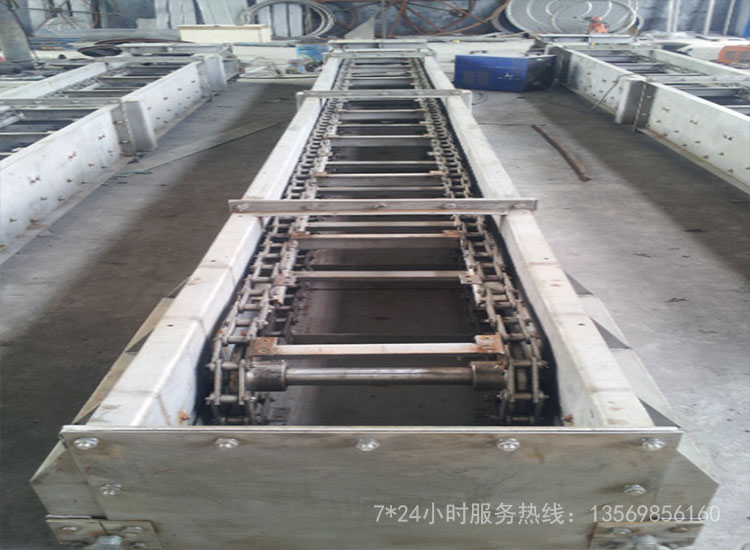

刮板输送机主要由机头、机尾、中部槽、刮板链等部件组成。
1、机头传动部（机头部）由机头架、电机、 偶合器（联轴器）、减速器及链轮组件 、 拨链器、护板等组成。埋刮板链式输送机
2、中部由过渡槽、中部槽、链条、刮板、横梁、螺栓、哑铃销等等件组成。
3、机尾（传动部） ：机尾链轮组件，拨链器，护板等等。

埋刮板输送机的运行好坏和使用寿命的长短，不仅取决于合理的设计和良好的制造,而且还要有正确的安装、操作和维修。当在运行过程中,出现了突然故障,就应该抓住主要矛盾,采取相应的措施及时加以解决。
